Kolf Markeringen

Kolf markeringen

Bij M1 karabijnen die zijn geproduceerd tot eind 1945, kunnen drie soorten kolfmarkeringen worden aangetroffen:

    • Fabrikantcodering van de kolf.
    • Goedkeurings markeringen van het Ordnance Department.
    • Markeringen van revisie van de karabijn.

Fabrikant Coderingen

De codering van de fabrikant is meestal te vinden aan de linkerkant van de kolf, in de uitsparing van de geweerriem, en is niet altijd even duidelijk leesbaar. In de onderstaande foto zien we de code P-U, wat betekent dat deze kolf is gemaakt door Pedersen Bros. in Wilton, CT voor Underwood. Elke onderaannemer had zijn eigen lettercode voor het leveren aan een specifieke M1 karabijn fabrikant.

Er zijn zeer vroege Winchester M1-kolven die geen markeringen of merktekens hebben. Kolven van een latere productiedatum hebben de letter “W” aan de binnenkant van de kolf, meestal in het loopkanaal of op de versteviging rug.

                         Foto: Markering in het loopkanaal

Foto: Markering op versteviging rug

Ordnance Department markeringen

De markeringen van het Ordnance Department vindt men aan de rechterkant van de kolf, tussen de handgreep en de uitsparing voor het oliebuisje. Sommige kolven zijn alleen gemarkeerd met de “Crossed Cannons”, terwijl andere zowel de “Crossed Cannons” als een inspectiemarkering hebben. Deze markeringen bevinden zich meestal niet op een vlak gedeelte, waardoor de afdruk in het hout aan de ene kant dieper is dan aan de andere kant. De inspectiemarkeringen en de ontwerpen van de “Crossed Cannons”-markering zijn specifiek voor de hoofdaannemer die de karabijn heeft gefabriceerd en samengesteld. De hoogte, breedte en plaats van de inspectiemarkeringen en de “Crossed Cannons”-markering verschillen per hoofdaannemer.

Inland.

    • Enkele van de eerste kolven die in 1942 zijn gemaakt, hebben geen markeringen aan de rechterzijde van de kolf. Deze kolven zijn alleen gemarkeerd met een “Flaming Bomb” of het “Crossed Cannon”-logo in de uitsparing voor de geweerriem
    • Vanaf ongeveer serienummer 100.000 zijn alle Inland-kolven voorzien van het “Crossed Cannons”-logo aan de rechterkant van de kolf.
    • Het “Crossed Cannons”-logo is 21,8 mm breed en bevindt zich ongeveer25 tot 50 mm van de uitsparing voor het oliebuisje in de kolf.

Winchester

    • Het vroege model Winchester-karabijnen heeft op de kolf een vierkant dat horizontaal geplaatst is, met daarin de letters “WRA/GHD”, en naast dit vierkant staat het “Crossed Cannon”-logo.
    • De hoogte van de letters is 8,1 mm.
    • De afmeting van het vierkant is 19 x 19 mm.
    • Het “Crossed Cannon”-logo is 15,2 mm breed.
    • Vanaf ongeveer serienummer 1.020.000 is het vierkant verdwenen en staat er alleen een tekst bestaande uit de letters W.R.A. en G.H.D., verticaal onder elkaar, met daarnaast het “Crossed Cannons”-logo. Dit stempel is gebruikt van begin 1943 tot midden 1944.
    • De hoogte van de letters is 3,8 mm.
    • Het “Crossed Cannons”-logo is 15,2 mm breed.
    • Vanaf ongeveer serienummer 5.580.000 staat er alleen nog maar een “Crossed Cannons”-logo op de kolf, vanaf midden 1944 tot het einde van de productie in 1945.
    • Het “Crossed Cannons”-logo is 15,2 mm breed.

IBM

    • Het “Crossed Cannons”-logo bevindt zich aan de rechterkant van de kolf, kort achter de pistoolgreep.
    • Het “Crossed Cannons”-logo is 11,4 mm breed.

Underwood Elliot Fisher

    • Het vroege model van de Underwood karabijn heeft op de kolf een horizontaal geplaatst vierkant met daarin de letters “UEF/GHD”, en naast dit vierkant staat het “Crossed Cannon”-logo.
    • De hoogte van de letters is 6,4 mm.
    • De afmetingen van het vierkant zijn 20,3 x 20,3 mm.
    • Het “Crossed Cannon”-logo is 11,7 mm breed.
    • Er zijn vroege modellen van Underwood-kolven gevonden zonder het “Crossed Cannon”-logo.
    • Vanaf ongeveer serienummer 2.400.000 is het vierkant vervangen door een horizontaal geplaatste rechthoek met daarin de letters “G.H.D./UEF” en het “Crossed Cannon”-logo.
    • De hoogte van de letters is 4,1 mm.
    • De afmetingen van de rechthoek zijn 25,4 x 12,7 mm.
    • Het “Crossed Cannon”-logo is 11,7 mm breed.

Rock-Ola

    • “RMC” is verticaal geplaatst op de kolf in een vierkant, met daaronder het “Crossed Cannon”-logo.
    • De hoogte van de letters is 7,4 mm. De letters vullen het vierkant echter maar voor de helft, vanaf de bovenzijde van het vierkant.
    • De afmeting van het vierkant is 19 x 19 mm.
    • Het “Crossed Cannon”-logo is 25,4 mm breed.
    • Deze combinatie kom je alleen tegen bij de eerste circa 2000 stuks karabijnen van Rock-Ola met wapennummer 1.662.520 tot 1.664.520.
    • “RMC” is verticaal geplaatst op de kolf in een rechthoek, met daaronder het “Crossed Cannon”-logo.
    • De hoogte van de letters is 7,6 mm.
    • De afmetingen van de rechthoek zijn 10,1 x 19,3 mm.
    • Het “Crossed Cannon”-logo is 12,7 mm breed.
    • Waar de stempel van het “Crossed Cannon”-logo de kolf als eerste raakte, ziet men vaak een vagere afdruk van het stempel. Bij veel M1-kolven van Rock-Ola is deze vagere afdruk het best te zien aan de kant van de kolfplaat.

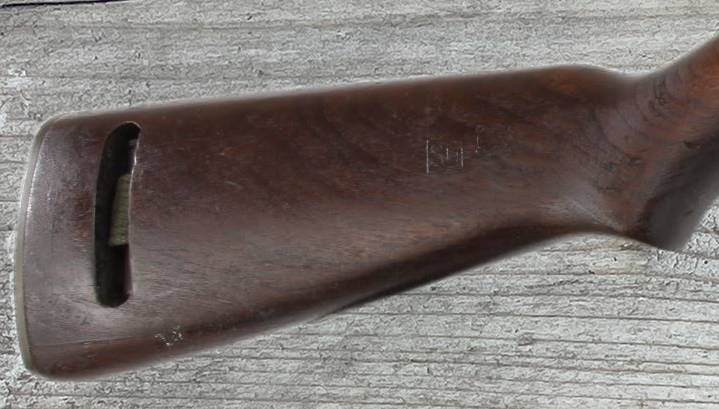

Saginaw

    • “SG” is horizontaal geplaatst op de kolf in een vierkant, met daarnaast het “Crossed Cannon”-logo.
    • De hoogte van de letters is 8,1 mm.
    • De afmetingen van het vierkant zijn 12,7 x 12,7 mm.
    • Het “Crossed Cannon”-logo is 12,7 mm breed.

Saginaw ( Grand Rapids )

    • “S’G'” of “IP” is verticaal geplaatst op de kolf in een vierkant, met daarnaast het “Crossed Cannons”-logo.
    • De hoogte van de letters is 8,1 mm.
    • De afmetingen van het vierkant zijn 12,7 x 12,7 mm.
    • Het “Crossed Cannons”-logo is 12,7 mm breed.

Irwin Pedersen

    • “IP” is horizontaal geplaatst op de kolf in een vierkant, met daarnaast het “Crossed Cannon”-logo.
    • De hoogte van de letters is 8,1 mm.
    • De afmetingen van het vierkant zijn 12,7 x 12,7 mm.
    • Het “Crossed Cannon”-logo is 12,7 mm breed.

Quality Hardware

    • Het “Crossed Cannons”-logo staat aan de rechterkant van de kolf, in de buurt van de uitsparing voor het oliebuisje.
    • Het “Crossed Cannons”-logo is 12,7 mm breed.

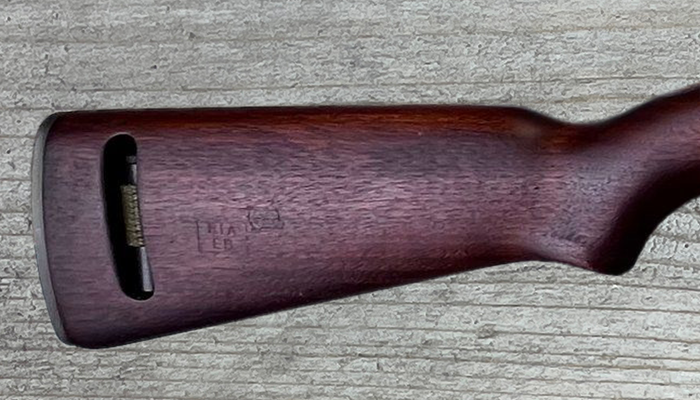

Standard Products

    • Het “Crossed Cannons”-logo staat in het midden van de rechterkant van de kolf.
    • Het “Crossed Cannons”-logo is 15,2 mm breed.

National Postal Meter

    • “NPM/FJA” is horizontaal geplaatst op de kolf in een vierkant, met daarnaast het “Crossed Cannons”-logo.
    • De hoogte van de letters is 7,5 mm.
    • De afmetingen van het vierkant zijn 18,3 x 18,3 mm.
    • Het “Crossed Cannons”-logo is 12,7 mm breed.

Inspectie en Revisie markeringen

Een omcirkelde letter “P” in sans-serif, gestempeld in een cirkel met een diameter van 12,7 mm, werd soms gebruikt als keurmerk op de onderkant van de pistoolgreep van de kolf (zie foto hieronder). Dit keurmerk gaf aan dat een voltooide karabijn de inspectie had doorstaan. Het gebruik ervan was echter niet verplicht en varieerde afhankelijk van locatie en tijd.

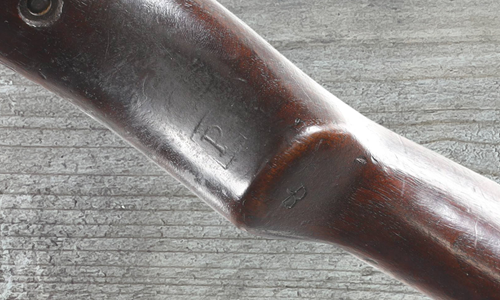

De letter “P” werd ook gebruikt als keurmerk op karabijnen die door het U.S. Army Ordnance waren gereviseerd. Deze markering werd normaal gesproken op de voorkant van de pistoolgreep van de kolf geplaatst (zie foto’s hieronder), maar verschijnt soms ook op de onderkant van de pistoolgreep. Deze “P” was in een ander lettertype dan het gebruikelijke sans-serif, en soms stond de letter “P” alleen, of binnen een vierkant of een cirkel met een andere diameter dan 12,7 mm.

Het voorbeeld op de onderkant van de pistoolgreep van de kolf (zie foto onder) toont de omcirkelde “P” in sans-serif binnen een cirkel van 1/2 inch diameter, overstempeld met een keurmerk van een Ordnance-revisie. Karabijnen die meer dan eens zijn gereviseerd, hebben soms twee of meer Ordnance-revisie “P’s”.

De revisiemarkeringen bevinden zich meestal aan de linkerkant van de kolf, maar heel soms ook aan de rechterkant.

De revisiemarkeringen geven aan dat de karabijn na de Tweede Wereldoorlog en/of na de Koreaanse Oorlog door een Amerikaanse Ordnance-faciliteit in de VS is geïnspecteerd. Soms betreft dit een complete revisie waarbij de karabijn compleet werd gestript en opnieuw is opgebouwd met verschillende onderdelen.

Houd er rekening mee dat Amerikaanse Ordnance-depots buiten het vasteland van de VS en de buitenlandse faciliteiten die door de Amerikaanse Ordnance waren gecontracteerd ook karabijnen inspecteerden en opknapten, maar geen gebruik mochten maken van revisiemarkeringen.
