De Korrel
Het uiteinde van de loop is afgedraaid naar een iets kleinere diameter om de korrel te kunnen plaatsen. Dit afgedraaide gedeelte van de loop is ongeveer 38 mm lang.
De spie voor de korrel wordt geplaatst in een 19 mm lange spiebaan met afgeronde uiteinden, gefreesd in de bovenkant van de loop, IBM is de enige fabrikant die een alternatief ontwerp voor de spiebaan in de loop gebruikte. In plaats van een enkele horizontale spiebaan met afgeronde uiteinden, freesde IBM twee parallelle spiebanen over de bovenkant van de loop, één aan elk uiteinde van de spiebaan.
De korrel is ongeveer 9,5 mm van het uiteinde van de loop geïnstalleerd en wordt op zijn plaats gehouden met een spie en pin. Na installatie van de korrel kan bij het inschieten van de M1 karabijn de hoogte van de korrel worden ingekort om de elevatie aan te passen, en het inslagpunt van de kogel omhoog te brengen naar mikpunt = trefpunt.
De Saginaw Steering Gear-fabriek in Grand Rapids stempelde, net als Irwin-Pedersen voor hen, een nummer tussen 2 en 7 aan de linkerkant van de korrel om de hoogte van het blad aan te geven. Voor zover bekend deed geen enkele andere fabrikant dit. Of er nu een nummer was of niet, van sommige korrels is later door de bezitters van de karabijn de hoogte van de korrel aangepast om het inslagpunt van de kogel omhoog te krijgen naar mikpunt = trefpunt.
Type 1
Deze korrel is gefreesd uit een massief stuk staal. De afwerking van het gebied tussen het vizierblad en de vleugels varieert tussen de verschillende fabrikanten en wordt soms aangepast. Niet alle type 1 korrels hebben een fabrikantenmarkering. Bij degenen die dat wel hebben, staat het merk bovenop, aan de voorkant, aan de achterkant, of aan de buitenkant van de rechtervleugel.
Type 2
De onderdelen voor de type 2 korrel zijn gestanst en gevormd uit drie stukken plaatstaal en vervolgens gesoldeerd of gepunt last tot een compleet vizier. Deze korrel is in mei 1943 in gebruik genomen, niet alle exemplaren zijn voorzien van een fabriekscodering.
Type 3

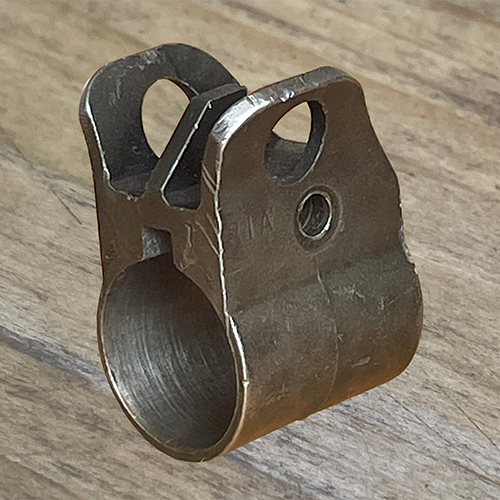

Deze korrel verscheen pas na de Tweede Wereldoorlog. Het heeft een gietrand in het midden, waaraan je kunt herkennen dat het een gegoten type is. Deze korrel is alleen gebruikt als vervanging bij reparaties van de M1-karabijn. De korrel van het type 3 met de markeringen “RIA” of “SA” zijn na de Tweede Wereldoorlog gemaakt door Rock Island Arsenal of Springfield Armory.
De Korrelspie
De functie van de korrelspie was om de korrel tijdens de installatie op de loop te positioneren, er is een halve cirkel werd uit de bovenkant van de spie gefreesd om de korrelpin door te laten, de uiteinden van de spie zijn afgerond om de installatie van de korrel te vergemakkelijken. De korrelspie is geparkeriseerd of blank gelaten. Ze zijn niet gecodeerd door de fabrikant. Het metaal waarvan de korrelspie is gemaakt, is zacht genoeg om tijdens het installatieproces te vervormen en geeft hierdoor stevige pasvorm.
De Korrelpin
Als de korrel op de loop is geplaatst, wordt de pin in de korrel gedreven om deze op zijn plaats te houden, de pin is van staal en is 13 mm lang en 3,17 mm in diameter. Na het plaatsen wordt de pin geborgd door de rand van het gat in de korrel te stempelen, de korrelpinnen zijn geblauwd of geparkeriseerd en ze zijn ongecodeerd, elk uiteinde van de pin is licht afgerond om het invoeren te vergemakkelijken.
