De Uitwerper
De uitwerper steekt uit aan de onderzijde van het afsluitervlak. Tijdens de achterwaartse beweging van de afsluiter drukt de uitwerper tegen de bodem van de patroonhuls, waardoor deze uit het afsluiterhuis wordt geworpen. Tijdens de productie van de M1 karabijn werden vier typen uitwerpers toegepast.
Type 1
De Type 1 uitwerper werd aan het begin van de productie gebruikt. Het voorvlak heeft drie afgeschuinde vlakken waarvan de afmetingen kunnen variëren.
Type 2
De Type 2 uitwerper werd in 1943 sporadisch gebruikt, gelijktijdig met de vroege Type 1 uitwerper. Het voorvlak heeft twee onder een hoek geslepen vlakken die samen een wigvorm vormen.
Type 3
De Type 3 uitwerper heeft een vlak voorvlak met een licht afgeschuinde voorrand van 45 graden. Deze wijziging vereenvoudigde de productie en verbeterde de uitwerphoek van de patroonhuls.
Type 4
De Type 4 uitwerper heeft een vlak voorvlak met een conische vorm van 360 graden. Dit type werd waarschijnlijk door enkele fabrikanten toegepast als alternatief voor de 45 graden afschuining en betreft geen afzonderlijk nieuw ontwerp.

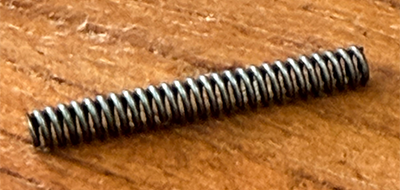

De uitwerperveer
De uitwerperveer wordt aan de achterzijde op de uitwerper bevestigd. Het betreft een spiraalveer met een lengte van 26,7 millimeter, een diameter van 3,09 millimeter en 27 windingen. De veer bleef gedurende de gehele productie ongewijzigd en werd blauw afgewerkt of blank gelaten.
