De Terugslag montageplaat
De functie van de terugslag montageplaat is tweeledig. Ten eerste draagt het de reactiekracht over die vrijkomt bij het afvuren van het wapen naar de kolf, ten tweede fungeert het als het achterste montagepunt van het wapen in de kolf.

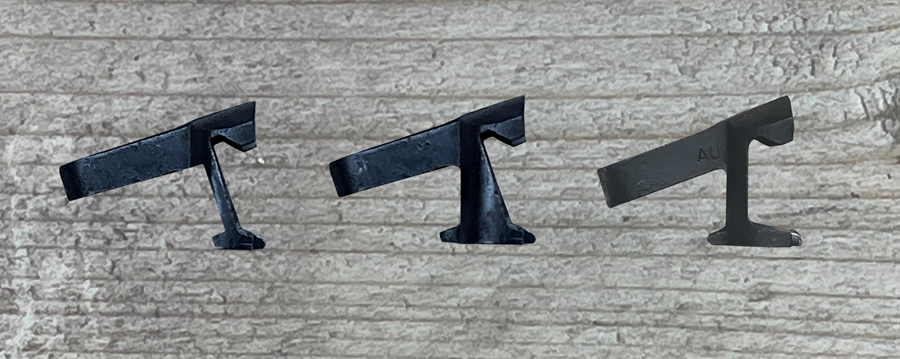

Gedurende de Tweede Wereldoorlog zijn er drie verschillende typen terugslag montageplaten gemaakt, het Type 1 vind je in de prototypes en de hele vroege M1-karabijnen.
In de aanloop naar de productie van de M1-karabijn kwam men erachter dat de passing van de terugslag montageplaat met de kolf en de achterkant van het afsluiter huis de nauwkeurigheid van het wapen beïnvloedde, om de passing te versterken en beter vast te kunnen zetten, werd aan het begin van de productie van de karabijn het Type 2 als standaard ingevoerd.
De als maar aanhoudende inspanningen om de nauwkeurigheid van de m1 karabijn te verbeteren leidden halverwege 1943 tot de introductie van de type III terugslag montageplaat, de productie en het gebruik van deze type III terugslag montageplaten gingen door gedurende de Tweede Wereldoorlog en daarna.

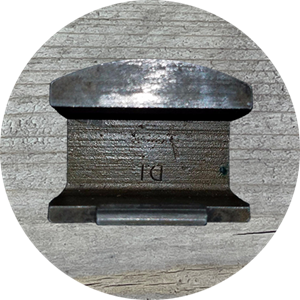

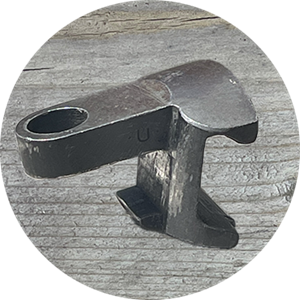

Alle terugslag montageplaten die tijdens de Tweede Wereldoorlog zijn gemaakt, zijn voorzien van fabriekscoderingen.
Deze coderingen kunnen op elk willekeurig oppervlak van de terugslag montageplaat staan, zie enkele voorbeelden op onderstaande foto’s.

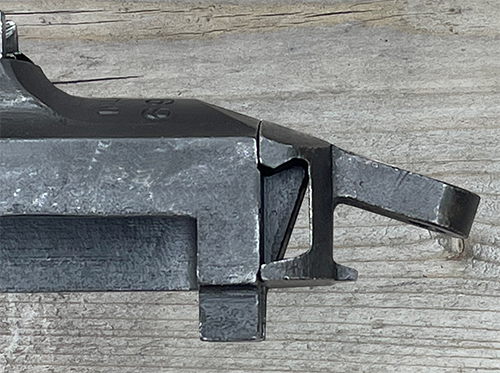

De terugslag montageplaat past met de bovenkant over de nok op de achterkant van het afsluiter huis en glijdt met de onderkant over de onderkant van deze nok.
De lip aan de onderkant van de terugslag montageplaat valt tussen de montage-nokken van de trekke groep op het afsluiter huis.
De passing van de terugslag montageplaat met de nok op de achterkant van het afsluiter huis is van invloed op de nauwkeurigheid van het schotbeeld van de M1 karabijn.
Ervaring heeft geleerd dat de passing tussen de terugslag montageplaat en de nok op het afsluiter huis belangrijker is dan de keuze tussen een type II of type III terugslag montageplaat.
Wanneer het wapen met de nok van het afsluiter huis onder de terugslag montageplaat is geplaatst, moet de loop ongeveer 3,2 tot 6,4 mm vrij liggen boven het hout van het loopkanaal aan de voorkant van de kolf.
Om de handbeschermer met de loopband te kunnen plaatsen, is een lichte neerwaartse druk op de loop nodig.
Bij het gebruik van de karabijn kan de passing na verloop van tijd losser worden, wat kan resulteren in een aanzienlijk verlies aan nauwkeurigheid van de M1 karabijn.
Terugslag montageplaat schroeven

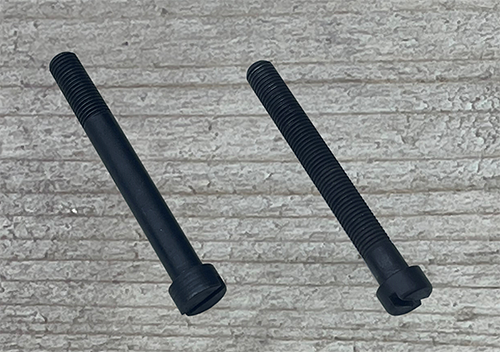

Het enige verschil tussen de type I en type II schroeven was de lengte van de schroefdraad.
Dit verschil lijkt te maken te hebben met de fabrikant, in plaats van dat de ene de andere verving of beter functioneerde.
De productie van type II schroeven ging door na de Tweede Wereldoorlog.

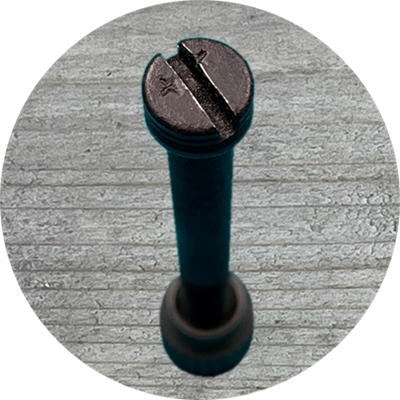

Op late Winchester- en Inland-karabijnen worden soms terugslag montageplaat-schroeven gebruikt die bij een eerste blik één of twee X’en lijken te hebben gestempeld bovenop de kop van de schroef.
Deze twee merktekens kunnen ook lijken op twee plus-tekens (++) omdat de horizontale lijnen langs dezelfde as zijn geplaatst.
Deze symbolen werden gestempeld op de bovenkant van de schroef voordat de gleuf werd bewerkt. Bij het machineren van de gleuf werd meestal een deel van één van de twee symbolen verwijderd.
Dit werd waarschijnlijk gedaan door een onderaannemer die de schroeven maakte voor Winchester en Inland nadat alle andere fabrikanten hun productie hadden voltooid.
Soms worden deze ten onrechte geïdentificeerd als Winchester-markeringen en soms toegevoegd door handelaren die hopen extra geld te verdienen.
De ++ is een goed voorbeeld van markeringen die betekenis hadden voor een onderaannemer, maar verder geen ander doel dienden.
Terugslag montageplaat moer
Het type II-terugslag montage plaat moer werd eind 1943 of begin 1944 geïntroduceerd. Het gekartelde gedeelte van de moer is verlengd, waardoor deze een betere grip heeft in de kolf. Dit vermindert de kans op het dol draaien bij het vastzetten van de terugslag montage plaat schroef.
