De Afsluiter
De afsluiter van de M1 karabijn herbergt de slagpin, de patroontrekker, de uitwerper en de bijbehorende veren. Tijdens de productie werd de afsluiter in drie varianten vervaardigd. Het oorspronkelijke type kende een beperkte levensduur als gevolg van een constructieve zwakte onder de patroontrekker, ter hoogte van de stuurnok.
Type 1
De Type 1 afsluiter was het oorspronkelijke productieontwerp. De afsluiter heeft een vlakke bovenzijde, waarbij het uitsparingsgebied voor de patroontrekker over de volledige lengte is weggefreesd. Dit ontwerp was eenvoudig en snel te vervaardigen, maar bleek gevoelig voor metaalmoeheid en breuken ter hoogte van de stuurnok. Deze nok is cruciaal voor de geleiding en vergrendeling van de afsluiter en brak daardoor regelmatig af.
Als reactie op deze tekortkoming werd de Type 2 afsluiter ingevoerd met een herzien ontwerp dat de structurele sterkte aanzienlijk verbeterde. Type 1 afsluiters werden vervolgens systematisch vervangen tijdens onderhoud en revisie in depots, vaak terwijl de wapens nog in actieve dienst waren. Hierdoor zijn originele Type 1 afsluiters tegenwoordig zeldzaam en vormen zij een interessant verzamelobject voor wapenhistorici en verzamelaars van militaire vuurwapens.

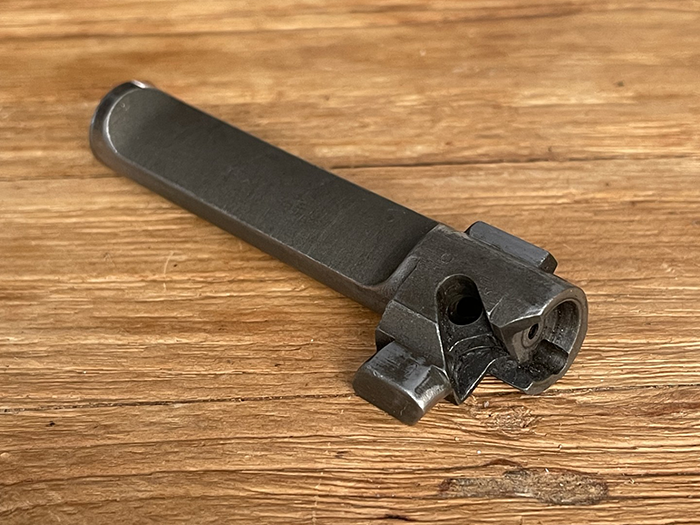

Type 2
Halverwege 1942 werd een verbeterde versie van de afsluiter geïntroduceerd. De Type 2 afsluiter heeft eveneens een vlakke bovenzijde, maar is voorzien van een versterkende metalen rib onder de patroontrekker. Deze relatief kleine ontwerpwijziging resulteerde in een aanzienlijke verbetering van de betrouwbaarheid en verminderde het risico op structurele schade tijdens gebruik.
Type 3
Eind 1943 begon Inland te experimenteren met een volledig ronde afsluiter als alternatief voor de Type 2 afsluiter. Hoewel de eerdere ontwerpen functioneel voldeden, vereisten zij relatief veel bewerkingsstappen tijdens de productie. Het volledig ronde ontwerp bleek efficiënter en werd in maart 1944 officieel ingevoerd.
Dit ontwerp bood meerdere voordelen. Door de symmetrische vorm konden diverse complexe frees en slijpbewerkingen vervallen, wat de productietijd verkortte en de kans op fabricagefouten verminderde. Daarnaast zorgde het grotere en consistentere draagvlak in het afsluiterhuis voor een soepelere en betrouwbaardere werking. De spanningen op de stuurnok werden beter verdeeld, waardoor het risico op metaalmoeheid en breuk verder afnam.
Type 3 afsluiters werden vervaardigd door of voor :
- Winchester
- Inland,
- Underwood
- Rock-Ola
- Quality Hardware
- IBM
- De Saginaw fabriek in Saginaw, Michigan.
De introductie van de Type 3 afsluiter vond niet gelijktijdig plaats. Elke fabrikant voerde deze wijziging op een eigen moment door in de periode tussen december 1943 en maart 1944. Tegen mei 1944 waren alle hoofdcontractanten, met uitzondering van Winchester en Inland, gestopt met de productie van de M1 karabijn
